米费勒：地暖中的4种污垢如何去除？水垢、粘泥、锈蚀、泥沙

一、地暖水系统是个什么环境？

理解污垢，先要理解它赖以发生的四个环境特征。地暖本质上是一套长期不换水的低温闭式循环水路，而这套水路的物理条件，恰好同时满足四种污垢的发育需求。

1、水温低。 地暖属低温供暖，水温一般不超过 60℃，常用区间 35～55℃。这个温度既高于多数微生物繁殖的下限，又足以让碳酸氢盐加速分解——结垢和长菌的条件同时成立。

2、流速偏低。 水地暖管内流速通常只有 0.2～0.8 m/s，盘管长、弯多、管径细，一旦阀门关小或回路失衡，局部流速更低，水流的剪切力不够，悬浮物极易沉降。

3、塑料管"渗氧"。 PEX、PE-RT 等聚合物材料在分子层面可被氧气缓慢穿透，水温越高渗透越快。这也是欧洲普遍要求使用带EVOH阻氧层管材的原因。氧一旦进入，金属部件的腐蚀就有了持续的氧化剂来源。

4、水长期不更换。 停暖期常采用"满水保养"，好处是隔绝空气防腐蚀，代价是水中的杂质与微生物有整个非采暖期继续积累。

二、水垢——高温区的"隔热硬壳"

1、形成：

温度、pH、浓度和流速的平衡

水垢的本质是水中钙镁离子的结晶析出。自来水中的钙、镁多以碳酸氢钙、碳酸氢镁的形式存在，受热后分解：

Ca(HCO₃)₂ → CaCO₃↓ + CO₂↑ + H₂O

碳酸钙是典型的"逆溶解度盐"——温度越高，溶解度反而越低（水温从 25℃ 升到 50℃，碳酸钙溶解度约下降一半）。同时，二氧化碳逸出使 pH 升高，更多碳酸氢根转化为碳酸根，过饱和度进一步提高，结晶便在壁面逐层增厚。

结晶不是一到某个温度就突然发生，而是晶核生成→ 输运 → 附着 → 老化的连续过程。腐蚀产物和杂质颗粒还能充当结晶核，诱导晶体定向生长——这就是为什么"锈没除干净，水垢会回来得更快"。

还有一个重要守恒：闭式系统里水垢总量是有限的。系统水量固定，钙镁离子总量也固定。真正能持续补充"垢原料"的，是频繁补水——压力一降就补自来水，等于不断向系统里加料。

2、分布：

热源高温面更多，盘管里更多是松散钙盐污泥

3、危害：

以"热阻"为核心，但热阻要看位置

水垢导热系数约 0.5～2.0 W/(m·K)，而碳钢约 45～50，铜约 380～400——相差几十到几百倍。但不能直接换算成"效率下降几百倍"，因为设备总热阻还包括对流换热、管壁、污垢层和二次侧传热。

壁挂炉换热器上附着一层垢，火焰的热量被截留在金属壁与垢层之间，烧同样的燃气、传到水里的热量变少，只能靠提高供水温度和延长燃烧时间来凑。

行业数据参考：运行一年的未处理系统，主换热器内壁垢厚约 0.3mm，热效率下降约 5%～8%；主换热器结1mm水垢，热效率下降约 10%～12%；管内壁每积 1mm 污垢、室温下降约3～6℃。

除热阻之外，水垢还有两个隐患：

① 下腐蚀：垢层并非均匀覆盖，缝隙处会形成氧浓差电池，反而加速局部腐蚀，严重时可致换热器穿孔漏水。

② 设备过热：垢层过厚使金属壁温超标，壁挂炉可能过热保护停机，极端情况下烧坏加热部件。

4、清除：硬垢靠化学清洗剂

硬垢质地坚硬、与金属壁面烧结，靠水流冲刷基本冲不动，必须用化学方法溶解。

① 有机酸（柠檬酸、氨基磺酸、羟基乙酸）通过螯合作用溶垢，对铜和不锈钢腐蚀性较小，适合含精密金属部件的采暖系统；

② EDTA 类络合剂可络合钙镁离子，兼顾轻度沉积与预膜；

③ 无机酸（盐酸）溶垢快但腐蚀性强，禁用于铜及不锈钢，不应在采暖系统中使用。

使用注意：合规的化学清洗应当包含缓蚀成分，控制浓度与温度，循环浸泡后清水冲净至排水接近中性。

治本的办法是源头控硬：硬度偏高的地区加装软水装置处理补水，并投加含阻垢成分的系统保护剂，通过螯合、晶格畸变与分散作用，让钙镁离子"结不成硬垢"。

三、微生物粘泥——管道里的"活污垢"

1、形成：一层会生长的黏膜

地暖水中原本就存在细菌、霉菌等微生物，在 30～50℃ 这个"黄金繁殖区间"大量繁殖，向胞外分泌大量黏性胞外聚合物（EPS，主要是多糖、蛋白质），把微生物自身与水中的无机盐、悬浮物、沙粒、腐蚀产物胶合在一起，形成软泥性沉积物——这就是生物粘泥，本质是生物膜。

盘管的设计水温恰好落在这个区间，且管径细、流速低，因此盘管比暖气片更容易长黏泥。采暖系统里常见的功能菌群包括：

① 酸盐还原菌（SRB）：厌氧菌，在垢下缺氧环境中繁殖，代谢产生硫化氢，与铁反应生成硫化亚铁，是隐蔽性最强的腐蚀类型；

② 氧化菌（IOB）：将二价铁氧化为三价铁，制造"锈瘤"；

③ 氧化菌（SOB）：将硫化物氧化为硫酸，加剧腐蚀；

④ 泥构建者（如假单胞菌）：分泌 EPS，形成滑腻的生物膜骨架。

一个重要误区：停用季节并不会"饿死"微生物，反而可能更糟。 水不流动，溶解氧被严重消耗区域转为厌氧环境，SRB 开始活动——很多老房子打开分水器闻到"臭鸡蛋味"，就是它的信号。

生物膜的形成大致经历：管壁先覆盖条件膜→ 浮游微生物可逆附着 → 不可逆附着 → 分泌 EPS → 菌落成熟 → 局部脱落再扩散。一旦成膜便牢固附着，低流量区最先沉积并逐层"硬化"。

2、分布：盘管是主战场

① 地暖盘管内壁：管径细、设计流速仅约 0.25 m/s，低流速提供的剪切力不足以把已附着的生物膜撕下来，这是粘泥最主要的聚集地；

② 速骤降处：分集水器阀口、弯头、变径处、回路末端、管道底部、暖气片底部；

③ 滤网与阀口：粘泥裹挟颗粒在此堆积，极易堵塞；

塑料管壁（PE-RT、PEX）表面特性也有利于生物膜附着。渗氧越严重（非阻氧管、密闭性差、频繁补水），微生物往往越多。

3、危害：缩径是第一杀伤力

① 缩径，流量锐减——这是最主要危害。 可以算一笔几何账：外径16mm的盘管，附着1mm粘泥层后内径变为10mm，流通截面积减少约30%。更隐蔽的是，管底沉积泥仅1.8mm时流量就已下降 10%——沉积不是均匀环状的，管底的局部堆积比想象中更早影响流量。

② 衰减。 生物粘泥导热系数约 0.5 W/(m·K)，与塑料管接近，单纯看导热、隔热作用有限；但它吸附钙镁离子后会与水垢复合，形成"泥包垢"结构，热阻显著增大。

③ 垢下腐蚀——这是最危险的危害。 金属表面生物膜下方形成缺氧微环境，成为腐蚀电池的阳极，周围富氧区成为阴极，局部腐蚀速率被显著放大，最终可能穿孔。"脏"和"漏"之间是因果关系，不是巧合。

④ 恶化与异味。 长期不清洗的系统放水发黑发臭，就是厌氧菌代谢的硫化物气味。

⑤ 式污染。 生物膜被水流冲散后，微生物碎片随水流迁移到系统其他部位，落地生根继续繁殖，形成"一处污染、全系统遭殃"。

4、清除：不能只靠"冲"

生物粘泥是"软垢"，但老化静置后会从软泥板结成硬壳，比一直在用的系统更难冲下来。关键在于：EPS基质对机械剪切和杀菌剂都有屏障作用，常规冲洗往往难以彻底去除。

有效的路径是"剥离 + 杀菌 + 冲排"：

① 剥离剂/表面活性剂疏松黏泥层，破坏 EPS 基质；

② 非氧化性杀菌剂（如异噻唑啉酮类）杀灭并分解多糖结构；

③ 物理冲洗并过滤排出。

微泡清洗对生物膜有针对性优势：微纳米气泡在溃灭瞬间产生局部高温高压和微射流，能渗透到沉积物和生物膜底部剥离分解有机污垢，同时羟基自由基具有杀菌作用，涡旋剪切力可撕扯弯头死角的生物膜，且无高压冲击。

无论哪种方式，清除粘泥后都应考虑投加保护剂或杀菌剂，否则残存的菌群会在很短时间内重新成膜。

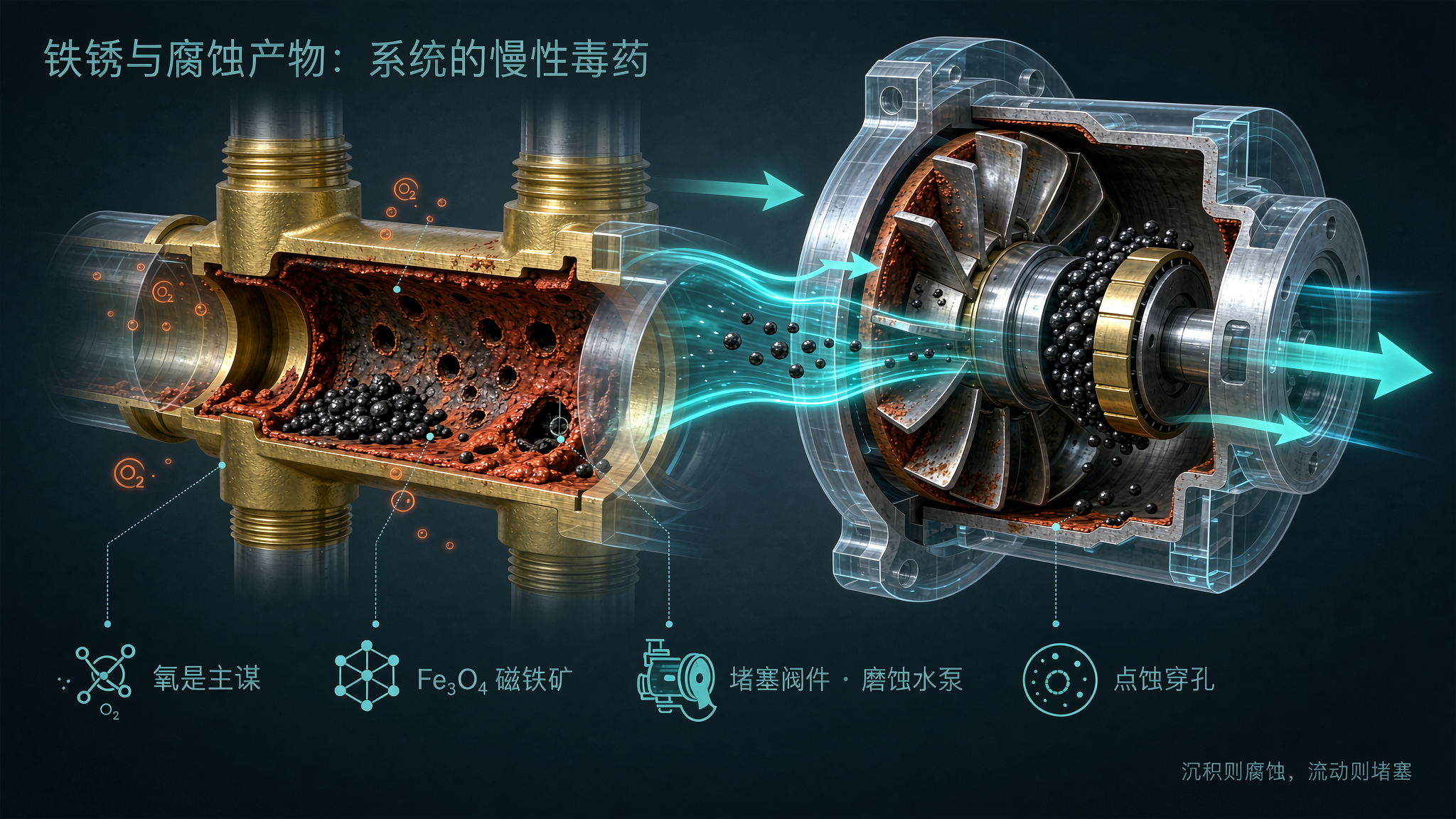

四、铁锈与腐蚀产物——系统的"慢性毒药"

1、形成：

氧是主谋，电偶、氯离子与微生物是帮凶

只要系统里有铁、钢、铜部件，又有水和氧，就会持续发生腐蚀。地暖系统中的金属部件——壁挂炉换热器、水泵叶轮、分集水器、阀门、钢制暖气片——会同时经历多种腐蚀：

① 氧腐蚀。 氧气通过非阻氧塑料管渗入，或随补水进入系统。密闭缺氧环境下主要生成黑色的磁铁矿（Fe₃O₄），富氧环境则更多生成红褐色的氧化铁（Fe₂O₃，即常见"铁锈"）。

德国机构估算：38℃以上长期运行的塑料管道系统，每100m管每年可沉积约92g磁铁矿类腐蚀物。

② 电化学腐蚀。 不同金属接触（如铜与钢）形成原电池，加速电位较低的金属腐蚀。

③ 氯离子腐蚀。 氯离子破坏金属钝化膜，引发点蚀。一个常被引用来说明点蚀隐蔽性的形象化估算：一年腐蚀掉的铁，如果集中在一个平方毫米的点上，能挖出约 1.3mm 深的坑——足以穿透换热器壁厚。

④ 微生物腐蚀（MIC）。 硫酸盐还原菌等厌氧菌在垢下缺氧环境繁殖，代谢产生硫化氢，是隐蔽性最强的腐蚀类型。

⑤ 脱锌与点蚀。 黄铜分水器若材质不达标可能发生脱锌（"锌穿孔"）；不锈钢、铝部件在氯离子超标等条件下也可能点蚀；铜及铜合金的腐蚀产物常呈绿色。

2、分布：

随水流跑，在慢处停，还会被磁场"抓住"

① 磁性氧化铁（Fe₃O₄）呈黑灰色泥状、具有磁性，倾向沉积在流速较低的区域，同时容易被循环泵的转子磁体吸附，导致转子卡滞、气蚀噪音和提前磨损；

② 系统死角：暖气片底部、过滤器腔体、分集水器支路阀口、水泵叶轮间隙；

③ 腐蚀原位：发生腐蚀的金属表面直接附着锈层，如分集水器内壁、换热器流道；

④ 二次污染：腐蚀产物并不安分地待在原地，松动的磁性颗粒随水流迁移，堵塞过滤器、沉积在弯头。

3、危害：

沉积则腐蚀，流动则堵塞

① 阀件与设备。 锈渣颗粒容易卡在三通阀、温控阀的阀针间隙，导致阀件卡死失灵；也会堵塞板式换热器狭窄流道，造成换热能力骤降。

② 磨蚀设备。 磁铁矿硬度约莫氏 5～6，接近刀片与玻璃，像"液体砂纸"一样研磨水泵密封件与轴承，导致泄漏、卡死；也会加速水泵叶轮磨损，影响热计量表精度。

③ 能耗代价被量化过。 有实验研究给出结论：在闭环水暖系统中，腐蚀引发的污垢可使循环泵能耗增加最多180%，在低压力工况下甚至可导致循环泵完全失效；机械过滤可以恢复最多55%的能量损失，但滤材饱和后收益递减——这说明过滤网需要定期维护。

④形成腐蚀循环。 铁锈沉积→ 形成垢下缺氧环境 → 厌氧菌繁殖 → 产生腐蚀性物质 → 腐蚀加速 → 更多铁锈。

⑤ 渗漏风险。 点蚀具有隐蔽性，前期无明显征兆，一旦穿孔即造成漏水，浸泡地板家具的损失远超设备本身。

4、清除：先断氧源，再谈清洗

① 化学清洗：全系统化学清洗可帮助溶解金属氧化物。清洗后必须彻底冲排，并用保护剂建立缓蚀保护，否则裸露的金属面会成为新一轮腐蚀的起点。

② 选用阻氧管、控制补水，可以有效地阻止氧腐蚀的发生。

③ 磁性过滤。 在壁挂炉回水端或系统回水管路安装磁性除污器，利用永磁体捕获流经的磁铁矿颗粒，通过排污阀定期排出。

④ 老旧系统要格外小心：铸铁散热器内部腐蚀层很厚，强清洗可能造成锈层失稳剥落，反而堵死支路，必要时分段处理。

五、施工残留——"先天自带"的颗粒杂质

1、形成：

不是"长"出来的，而是被"带"进去的

这一类与前三种有本质区别：主要不是运行过程中产生的，而是安装阶段带进去的外源性杂质。 四个入口：

①工残留：管道切割、熔接、连接过程中产生的焊渣、生料带碎屑、塑料屑、金属粉末；施工中进入管内的泥沙、混凝土碎屑。规范施工应在调试前彻底冲洗，但实际工程中很多环节被省略；

②水带入：自来水中的悬浮物、泥沙颗粒，未装前置过滤或滤网目数不足时更明显；

③网输入：集中供暖系统中，市政管网的铁锈、泥沙、杂质通过供水进入户内——这是北方集中供暖系统杂质更多的主要原因；

一个关键细节：这些杂质粒径从几十到几百微米，而普通过滤网的网眼一般在 0.6～1.0mm。 这意味着大量施工残留可以轻松穿过过滤器，继续在系统中循环——过滤器拦住的只是大颗粒，更细的碎屑穿过它之后，反而在更下游的精密部件中"安家"。

2、分布：

重沉轻浮、慢积快走

①Y 型过滤器：第一道防线，也是最集中的部位，大颗粒全部被拦截在此；

②道弯头、三通、变径处：水流方向改变、流速下降，颗粒在此沉降。地暖盘管转弯半径小、流速低，硬质颗粒一旦卡进弯头，后续冲洗很难带出；

③口与窄缝：阀芯间隙、换热器流道——板式换热器流道宽度不到 1mm，一个焊渣颗粒就足以堵死一条通道；

④路末端与管底：流速最低的区域，细小颗粒长期沉积形成泥沙层。

3、危害：

有鲜明的"时间窗口"，后果却可能贯穿终身

① 腰斩流量。 滤网一旦堵塞，流量急剧下降，表现为"进水管烫手、回水管冰凉"。

② 设备。 砂粒随高速水流运动，磨损水泵叶轮、阀座密封面，降低设备精度与寿命。

③ "垢核"——这是最被低估的危害。 泥沙颗粒为水垢结晶和微生物附着提供了骨架，加速粘泥与水垢形成。一颗焊渣卡在弯头，水垢围绕它生长，粘泥又把垢层粘牢，最终形成一个以施工碎屑为核的复合堵塞体。施工残留是后续所有污垢的"种子"。

④ 管壁。 尖锐的焊渣、金属碎屑在高压水流带动下可能划伤塑料管道内壁，留下微观划痕——这些划痕又成为后续水垢和生物粘泥附着的"锚点"。

4、清除：

窗口在投运之前，而不是等到不热了再洗

① 前冲洗是强制要求，不是建议。 《建筑给水排水及采暖工程施工质量验收规范》（GB 50242）第 8.6.2 条明确规定：系统试压合格后应对系统进行冲洗，并清扫过滤器及除污器，直至排出水不含泥沙、铁屑等杂质且水色不浑浊为合格。采暖行标JGJ142、北京地方标准DBJ 01-619 也要求系统正式投入运行前先冲洗。

② 做法：在水压试验合格后、系统注水试压时进行正向冲洗，以每组分水器、集水器为单位分别冲洗，利用水流沿管道安装方向线性冲刷，清除焊渣、砂石和金属碎屑。

③ 过滤器必须拆洗，而不是只靠反冲洗——滤网上的黏性沉积物和嵌入网孔的细颗粒，反冲洗往往冲不干净。

④ 清理滤网是性价比最高的动作。 集中供暖用户建议每个采暖季清理 1～2 次（供暖初期可每月一次），分户采暖用户每年清理一次。

⑤ 管道敞口时间过长、水泥浆渗入，或各房间出现明显温度不均，则需要在运行 1～2 个采暖季后安排一次深度清洗，弥补施工冲洗可能遗留的盲区。

六、真正难缠的是"复合垢"

现场极少见到单一污垢。更常见的是：生物粘泥先打底，把铁锈、水垢、泥沙包裹起来，无机盐再在粘泥上继续析出，形成"软硬结合"的复合垢层——行业内叫"泥包垢"。

四类脏东西不是四堆并列的垃圾，而是一张相互催化的劣化网络：

① 沙、锈粒为水垢结晶提供晶核；

② 水垢颗粒为生物膜提供定植位点（粗糙表面更易附着）；

③ 物膜把垢层粘在管壁上不被水流冲走，并捕集更多颗粒；

④ 下缺氧环境加速金属腐蚀；

⑤ 蚀产物又成为新的沉积核心。

闭环一旦形成：

腐蚀/结垢 → 产生颗粒 → 颗粒沉积 → 流通截面变小 → 流速降低 → 局部温度升高、氧与微生物更易聚集 → 腐蚀和结垢进一步加剧

这解释了两个现象：一是只用酸类清洗剂对粘泥和腐蚀产物效果有限（酸溶不掉 EPS 基质和磁铁矿）；二是单纯高压水冲只能带走松散泥沙，对附着粘泥收效不大。

七、四种清洗方式怎么选？

先建立一个关键认知：四种脏东西在不同部件里的"配方"完全不同。

壁挂炉主换热器以硬垢为主，分水器和阀门以磁性氧化铁锈瘤为主，循环泵里是吸附在转子上的磁性颗粒，过滤器拦截大颗粒与粘泥的混合物，而盘管的主角是生物粘泥。

只洗盘管、不碰壁挂炉和分水器，等于只清洗了系统的一部分——壁挂炉换热器里原封不动的水垢和锈蚀，会随着循环水重新污染已经洗干净的盘管。这正是"全系统清洗"与"局部清洗"的分界线。

清洗材质禁忌速查

八、南北方差异：脏得不一样，洗法也不同

北方集中供暖系统

① 水质由热力公司管控，用户无法干预，外网杂质多、泥沙铁锈含量高；供水温度较高，水垢问题相对突出；

② 用户只需管好自家分集水器之后的管道；不要自行打开换热站设备或向一次网排污；

③ 户内不热时，先看换热站供回水是否正常、入户压差够不够、户内阀开了没、滤网堵了没，别一上来就怀疑地下盘管；

④ 清洗策略：1～2 年清洗一次管道，以物理清洗为主，选脉冲或射弹。定期清理过滤器。

南方分户采暖系统

① 整个系统都在用户家中，水量约 100～200 升，水质完全自己负责；

②供水温度低（35～50℃），碳酸钙水垢不是主要矛盾，生物粘泥和金属腐蚀才是最大问题；

③ 系统有半年以上停用期，微生物滋生更严重；

④ 壁挂炉是最贵的部件，也是水垢最集中的部位；

⑤ 清洗策略：2～3年做一次全系统清洗（含壁挂炉），必须采用循环式化学清洗，洗完后加保护剂。

九、预防：让脏东西"长不起来"，比"洗得掉"更划算

清洗是治疗“已病”，预防是治疗“未病”，四条底层措施让系统脏的更慢：

① 控制补水和供水温度。 闭式系统的钙镁离子总量有限，每一次补水都在引入新的成垢元素和溶解氧。先修漏，再谈保养。地暖供水设在 55～65℃ 而不是动辄拉到 70～80℃，可显著减缓碳酸钙析出速率，也减少高温对聚合物管材和密封件的老化压力。

② 装阻氧管和磁性过滤器。 阻氧管可以有效降低氧气侵入，减轻氧腐蚀。安装磁性除污器持续捕获磁铁矿颗粒，特别是暖气片系统，通常需要"粗滤 + 磁滤"组合。

③ 投加保护剂——终极手段。 在新系统第一次注水时就加入缓蚀阻垢剂，让金属表面在还干净的时候形成保护膜，比等垢长厚了再洗、洗完再保护，成本更低、效果更完整。规范使用保护剂的系统，清洗周期可从常规 2～3 年延长到 4～5 年。

日常保养清单

1. 分水器前装过滤器并定期清洗滤网，供暖初期可每月一次；

2. 硬度偏高地区做软化处理，或按说明投加采暖系统保护剂；

3. 停暖期坚持满水保养、关闭供回水阀，不擅自放水，减少空气进入；

4. 保证设计流速与回路平衡，避免长期关小阀门造成低速沉积；

5. 定期排气，避免气堵被误判为脏堵；

6. 清洗周期理性化：常见建议是 2～3 个采暖季一次；水质硬、集中供暖、新小区首季后可适当提前，而水质优良的系统不必频繁清洗。

结语：别让清洗变成焦虑

水被加热，钙镁析出；金属泡在水里，氧参与腐蚀；细菌落在管壁和锈粒上，织出黏液网；装修和管网还留下砂子、铁屑与纤维。它们互相喂养，最终表现为流量下降、温差异常、升温变慢和设备报警。

地暖里这些污垢，不是某一天突然长出来的。2-3年（有保护剂4-5年）做一次全系统清洗，加瓶保护剂就行。壁挂炉2-3年清理一下燃烧系统即可。地暖维保简单说就这么点事儿。
